電磁流量計幾種部件常見檢測方法

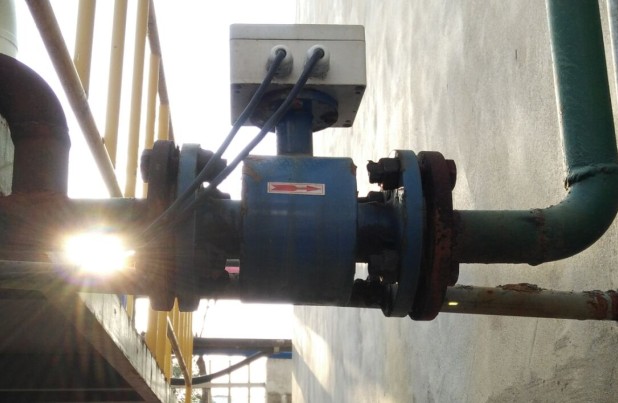

                                                  長征儀表廠電磁流量計幾種部件常見檢測方法：

一，電磁流量計勵磁線圈檢測：

         線圈電阻與儀表規格、口徑有關，一般在15---150歐姆之間；線圈與電極、儀表外殼電氣上是絕緣的，對于電磁流量計絕緣的概念是大于20 MΩ。斷開與轉換器接線后可用萬用表檢測。

R7、8=15---150Ω；R7、1≥20 MΩ；R7、2≥20 MΩ；R7、3≥20 MΩ；R8、1≥20 MΩ

R8、2≥20 MΩ；R8、3≥20 MΩ。

二，電磁流量計電極檢測：

     電磁流量計常見的電極材料有：316L電極，哈氏合金B(yǎng)（HB電極），哈氏合金C（HC電極），鈦電極，鉭電極，鉑金電極等，當管道內無介質時，電極間絕緣。R1、2≥20 MΩ；R1、3≥20 MΩ

R2、3≥20 MΩ；對于100mm口徑儀表、介質是自來水，電極間的電阻大約是：R1、2=300---600 kΩ；R1、3=300---600 kΩ；R2、3=300---600 kΩ；它們是相互對稱的。

三，輸出檢測（電流4-20毫安）

  根據儀表顯示的瞬時流量和量程換算出4—20mA電流值，用萬用表電流檔測量（4mA為流量下限，20mA為流量上限）。

四，回路檢測

     將轉換器側接線端1、2、3用二根導線相互短接，儀表應當顯示“0m3/h”。將轉換器側接線端1、2、3斷開，用手（或螺絲刀）分別觸碰接線端2、3，儀表會分別顯示一個“正的”、或“負的”跳變流量。

五，線圈供電回路檢測

    線圈供電通常是“正”、“負”交變的方波恒流源，其電流值大約是±（50---300） mA，不能用萬用表直接測量。可以在有流量時，利用儀表的瞬時流量顯示間接檢測。
