超聲波明渠流量計測量原理

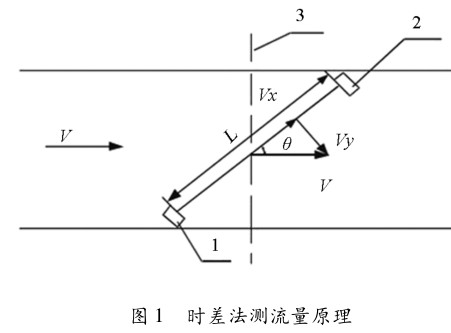

根據信號檢測原理，目前超聲波流量計測量原理大致可分為:傳播速度差法(包括:時差法、相位差法、頻差法)、波束偏移法、多普勒法、相關法、空間濾波法及噪聲法等類型 . 這里主要采用時差法進行相關設計與測量 . 利用超聲波脈沖在流體中順流與逆流傳播的時間差來測量流速 ，此流速與截面積的積就是所測的流量，工作原理如圖 1 所

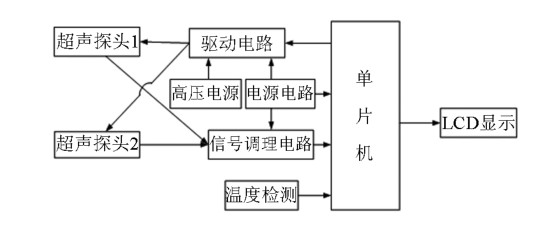

多聲道超聲波流量計測流原理與單聲道超聲波流量計基本相同，只是測流時在流量斷面上布設了多個傳感器 . 其中每個聲道的工作原理如圖 3 所示 . 系統主要由電源、微處理器、超聲波發射電路、輸入保護電路和放大濾波電路構成的信號調理電路、顯示電路、通訊電路、傳感器等組成 . 其中，發射部分和接收部分是超聲波測厚的重要組成單元，它完成從超聲波發射和接收到檢測、放大濾波等一系列超聲波信號在流量中的模擬部分的信號處理 。 多聲道超聲波明渠流量計廣泛的適用于灌溉用的明渠流量測量，也可以用于管道流量測量。
