超聲波液位測量原理
發布日期：2019-04-04 瀏覽次數：259
產品原理：

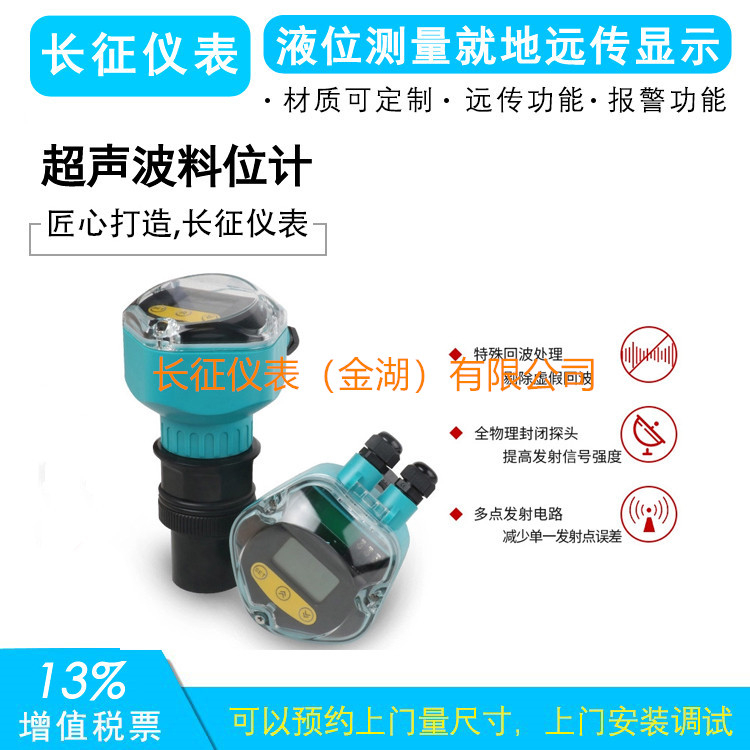

超聲波液位計的工作原理是:由換能器(探頭)發出高頻超聲波脈沖遇到被測介質表面被反射回來部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值 S、聲速 C 和傳輸時間 T 之間的關系可以表示為：
超聲波是一種機械波，遇到大密度(氣-液-固)變化界面發生反射，傳播介質的溫度、壓力對測量的影響較大，因此一般不適用于高溫或帶壓力環境的液位測量.
在距離換能器最近的點產生的測量誤差最大，這與超聲波液位計測量原理有關。由于距離較近使得測量產生了雜波，導致測量讀數存在較大的偏差.數據分析表明，隨著環境壓力增大，儀表的測量精度沒有因?yàn)榄h(huán)境壓力增大而相應地增大誤差，其本身的換能器能在密閉的微正壓環境下使用，未出現信號失真等嚴重問題，并能保證性能完整性.
